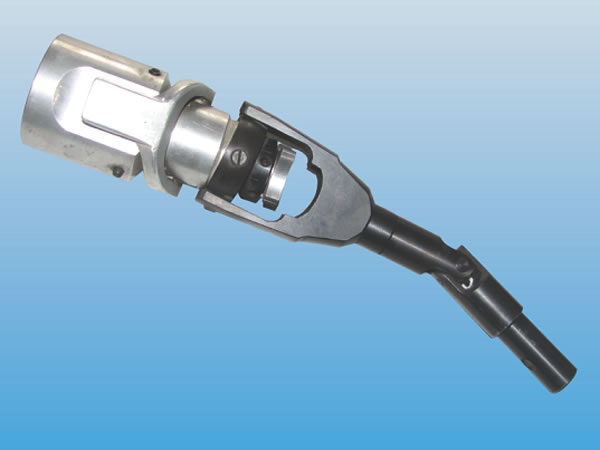

Хонинговальная головка (инструмент с ручной регулировкой и шарниром)

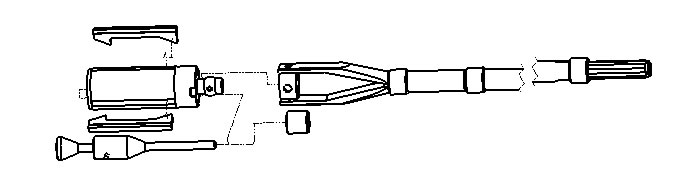

Данная хонинговальная головка – это ручной инструмент, который состоит из самой хонинговальной головки, колодки для брусков, адаптера и удлинительного стержня. Представленная в 5 моделях хонинговальная головка для ручного хонингования имеет широкий диапазон обработки. Она может применяться с различного рода оборудованием, включая ручные дрели, радиально-сверлильные станки, токарные станки и другие станки общего назначения. Помимо превосходной эффективности обработки наши хоны позволяют снизить стоимость станка. Для получения более подробной информации о хонинговальных головках с ручной регулировкой и шарниром не стесняйтесь обращаться к нам.
Технические параметры| Диаметр обрабатываемого отверстия | Модель хонинговальной головки |
| 31.8-47.8 | SNJ-10 |
| 43.5-51.5 | SN-75 |
| 50.1-66 | JN-95 |
| 64-178 | AN-112 |
| 64-310 | ANR-275 |
Примечание
1. Благодаря тому, что данный инструмент может быть оснащен различными колодками для брусков, он имеет более широкий диапазон применения. При необходимости Вам только потребуется заменить хонинговальные бруски.
2. Для хонинговальной головки данной серии доступно несколько видов удлинительных стержней, каждый из которых предназначен для обработки отверстий определенной длины.
3. Специально разработанный адаптер может быть соединен с электродрелью с такими же характеристиками. Вы можете заказать адаптеры, изготовленные в соответствии с Вашими требованиями. Хонинговальная головка также может быть соединена с радиально-сверлильными и другими станками.

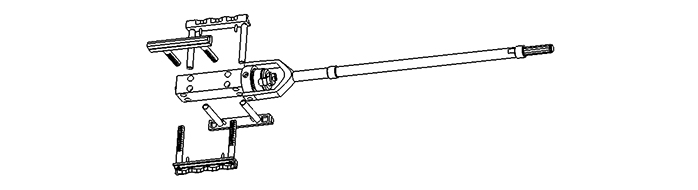

| Диаметр заготовки (мм) | Модель хонинговальной головки | Модель осёлка, направляющего башмака и держателя | Модель выдвижной штанги | Модель адаптера |
| 64-98 | AN-112 | G25 | AN-241, длина 305 мм AN-242, длина 610 мм AN-244, длина 1220 мм Диаметр∮16 мм | Длина AN-26A: 79.5 мм. Длина стороны шестигранника: 12.7 мм. |
| 69-98 | AN-112 | M27 | ||
| 89-140 | AN-112 | N37 | ||
| 102-154 | AN-112 | W47 | ||
| 112-178 | AN-112 | Y57 |
Примечания
1. Для хонингования заготовок диаметром 64-178 мм необходимо использовать несколько держателей одновременно. Помните о необходимости своевременного ремонта поврежденных держателей.
2. Выдвижные штанги применяются для обработки особо длинных заготовок.
3. Стандартные адаптеры могут быть присоединены к ручной дрели. Адаптеры специальной конструкции могут применяться в радиально-сверлильных и токарных станках. Свяжитесь с нами напрямую, и мы поможем Вам выбрать правильную модель.

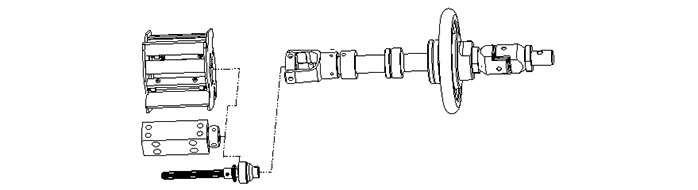

| Диаметр заготовки (мм) | Штурвал-адаптер 50.8 | Модель хонинговальной головки | Модель осёлка, направляющего башмака и держателя | Модель выдвижной штанги | Адаптер | Примечания |
| 64-98 | SDJT50.8 | MPS-H70 | HNG25 | 01SE-50.8-150 13. 01SE-50.8-200 14. 01SE-50.8-300 15. 01SE-50.8-400 16. 01SE-50.8-500 17. | Свяжитесь с нами напрямую, и мы поможем Вам выбрать оптимальную модель адаптера в соответствии с параметрами имеющегося оборудования. | нет |
| 87-110 | MPS-M2085 | нет | ||||
| 110-150 | MPS-M2110 | нет | ||||
| 150-190 | KMPSH70-150 | |||||
| 190-250 | KMPSH70-190 | |||||
| 250-310 | KMPSH70-250 |
Примечания:
1. Для хонингования заготовок диаметром 64-310 мм необходимо использовать несколько держателей одновременно. Помните о необходимости своевременного ремонта поврежденных держателей.
2. Выдвижные штанги применяются для обработки особо длинных заготовок.
3. Адаптеры специальной конструкции могут применяться в радиально-сверлильных станках. Адаптеры могут быть выполнены с конусом Морзе №3, №4, №5 и т.д. и применяться в других станках вертикального типа. Свяжитесь с нами напрямую, и мы поможем Вам выбрать правильную модель.
